规格			单位	JGS-2210AS	JGS-3010AS	JGS-3015AS	JGS-4015AS	JGS-5015AS
加工能力	工作台工作面积		mm	2200x1000	3000x1000	3000x1500	4000x1500	5000x1500
	左右最大移动量		mm	2350	3200	3300	4300	5300
	前后最大移动量		mm	1100	1100	1600	1600	1600
	工作台面至主轴中心距离		mm	220-880	230-870	230-880	230-880	230-880
	横梁底面到工作台面		mm	730	730	730	730	730
	工作台最大承受重量		kg	3000	4800	6000	8000	10000
	门柱间距		mm	1350	1500	2000	2000	2000
工作台	工作台T型槽		mm*N	5x22	5x22	7x22	7x22	7x22
工作台	工作台速度		m/min	10-28	10-25	10-28	10-28	10-28
横梁	前后电子手轮		mm	0.005	0.005	0.005	0.005	0.005
	前后电子手轮		mm	0.5	0.5	0.5	0.5	0.5
	前后快速移动速度		mm/min	1500	1500	1500	1500	1500
	前后自动单次最大进给量		mm	20	20	30	30	30
砂轮	砂轮尺寸		mm	500x60x203	500x100x203	500x100x203	500x100x203	500x100x203
砂轮	砂轮转速		r/min	1450	1450	1450	1450	1450
上下结构	上下自动进给量		mm	0.002-0.1	0.002-0.1	0.002-0.1	0.002-0.1	0.002-0.1
	上下快速移动速度		mm/min	240	240	240	240	240
	上下电子手轮	一格	mm	0.005	0.005	0.005	0.005	0.005
	上下电子手轮	一回转	mm	0.5	0.5	0.5	0.5	0.5
马达	磨头电动机功率		H*P	15HPx4P	15HPx4P	15HPx4P	20HPx4P	20HPx4P
	油箱马达		H*P	10HPx6P	15HPx6P	15HPx6P	30HPx6P	30HPx6P
	前后马达		kw	2	2	2	2	2
	上下马达		kw	2	2	2	2	2
尺寸	净重		kg	12000	15000	25000	30000	35500
	毛重		kg	1500	16500	27500	32500	38000
	机器高度		mm	3250	3300	4100	4100	4100
	外形尺寸		mm	6000x2800x3300	6500x3000x3300	8900x4500x4100	10900x4500x4100	13200x4500x4100
注:本公司随时进行研究改进，因此将随时更改机床之设计规格尺寸及结构，本规格仅供参考。机床因选购配件的不同，其外观将与内页图片稍有差异。M为手动，H为左右自动，AH为前后左右自动，AHD和AS上下/前后均为伺服控制。

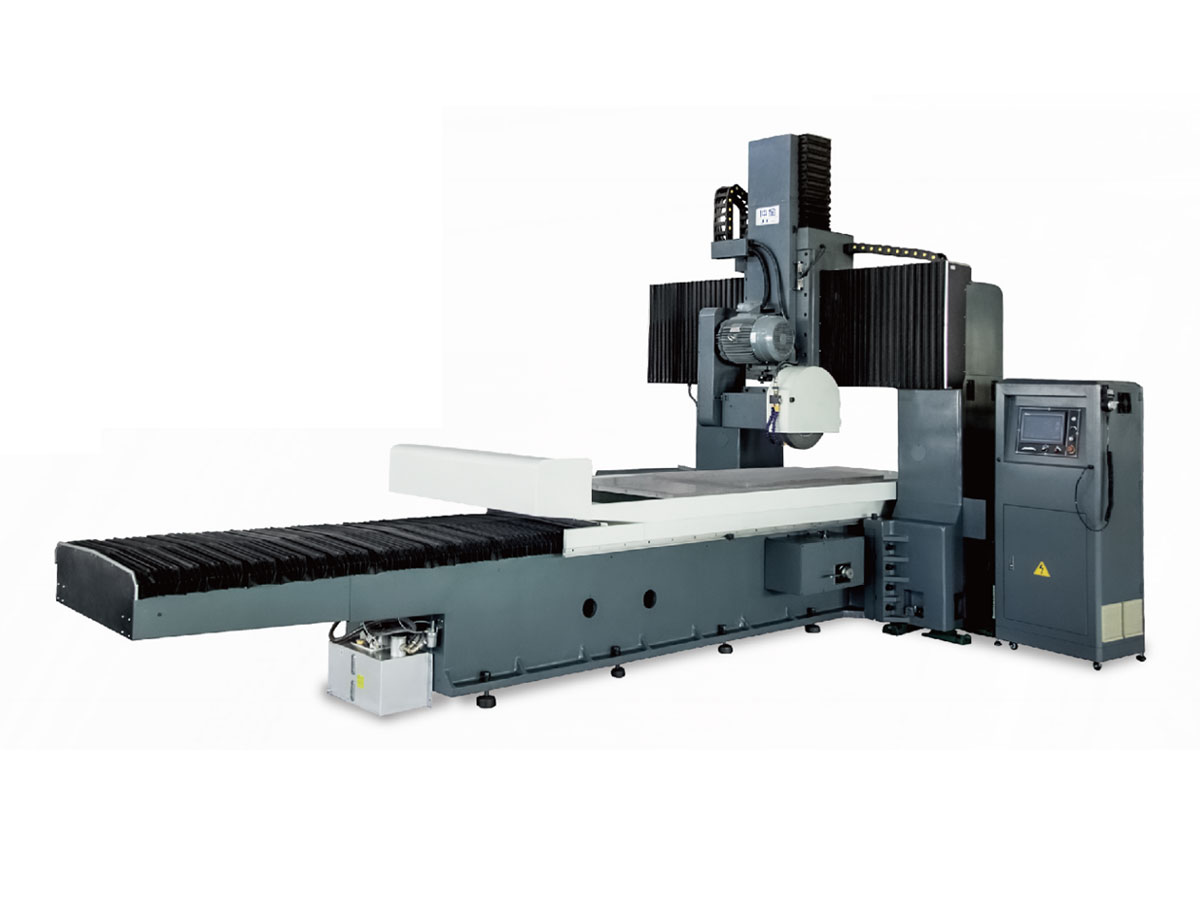

龙门平面磨床系列
